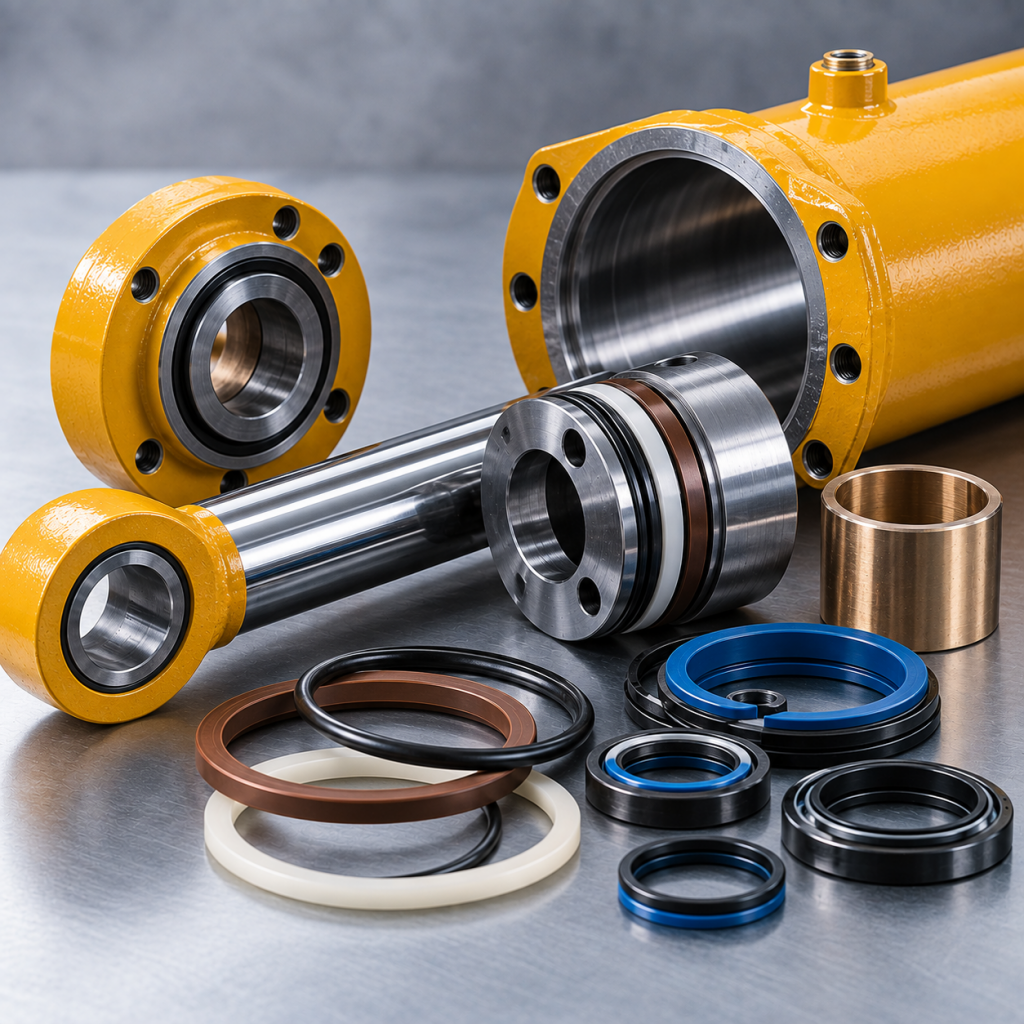

Componentele unui cilindru hidraulic: rolul pistonului, tijei și garniturilor

Un cilindru hidraulic transformă presiunea unui fluid în forță mecanică liniară. E unul din actuatorii cei mai folosiți în industria modernă — de la excavatoare și prese până la platforme elevatoare și mașini agricole — tocmai pentru că e simplu, robust și generează forțe enorme pe un volum mic. Dar funcționarea lui corectă depinde de starea fiecărei componente interne. O singură piesă uzată sau montată greșit poate compromite tot ansamblul. Cunoașterea funcției fiecărei componente e informația de bază pentru oricine diagnostichează probleme la cilindri sau identifică componente hidraulice care trebuie înlocuite.

Ce este un cilindru hidraulic și cum funcționează

Principiul e simplu: pompa hidraulică trimite fluidul sub presiune printr-una din conexiunile cilindrului, fluidul împinge pistonul, pistonul transmite forța prin tijă spre elementul exterior care trebuie acționat — o cupă, un braț, o placă de presare. Inversarea direcției de curgere prin distribuitor inversează direcția tijei — asta e cilindrul cu dublu efect, cel mai frecvent folosit. La simplu efect, fluidul acționează doar într-o direcție, revenirea se face prin gravitație sau arc. Forța generată depinde de presiunea fluidului și de suprafața pistonului: F = P × A. O presiune de 200 bar pe un piston de 100 mm diametru generează aproape 157 kN — circa 16 tone forță.

Principalele componente ale unui cilindru hidraulic

Un cilindru hidraulic complet cuprinde: corpul cilindrului (țeava) — structura principală din oțel sau aluminiu care rezistă la presiunea internă și conține toate celelalte componente; pistonul cu garniturile sale — transformă presiunea fluidului în forță mecanică; tija hidraulică — transmite forța spre elementul acționat și iese din cilindru la fiecare cursă de extensie; capul cilindrului (de la capătul deschis) — conține sistemul de etanșare al tijei și ghidajul ei; fundul cilindrului — cu orificiul de alimentare cu fluid; articulațiile de prindere la ambele capete; sistemul de etanșare complet: garnituri de piston pentru pistonul cilindrului, garnituri de tijă și racloare și inele de ghidare. Garniturile, racloarele și inelele de ghidare sunt piesele cu uzura cea mai frecventă — se înlocuiesc la fiecare reparație completă a cilindrului.

Rolul pistonului în funcționarea cilindrului

Pistonul culisează cu precizie în interiorul corpului cilindrului, cu un joc calculat pentru mișcare ușoară fără scurgeri excesive. Pe circumferința pistonului sunt unul sau două canale cu garnituri de piston — piesele care etanșează spațiul dintre piston și corp și separă cele două camere ale cilindrului cu dublu efect. Dacă garniturile de piston cedează, fluidul trece de pe o față pe cealaltă fără să genereze forță utilă — cilindrul pierde putere și nu mai ține poziția sub sarcină fără comandă continuă. Pistonul în sine e rar înlocuit, dar garniturile sale sunt piese de uzură care se schimbă la fiecare reparație completă.

Funcția tijei hidraulice și importanța rezistenței acesteia

Tija e componenta cea mai expusă din cilindru — singura care iese în exterior la fiecare cursă de extensie și intră în contact direct cu mediul de lucru: praf, noroi, apă, variații de temperatură. Suportă simultan compresiune, tracțiune și sarcini laterale de încovoiere. De aceea tijele sunt din oțel aliat cromat dur sau nitrurate — rezistență mecanică ridicată plus suprafață netedă și dură esențiale pentru funcționarea corectă a manșetei de tijă. O suprafață prea rugozitată uzează rapid manșeta. O tijă zgâriată sau corodată uzează noile garnituri instalate după reparație în câteva sute de cicluri. Nu refolosi o tijă zgâriată fără rectificarea suprafeței sau acoperire cu crom dur — costul recondiționării e mult mai mic decât costul unei noi reparații.

Rolul garniturilor și al sistemelor de etanșare

Sistemul de etanșare al unui cilindru hidraulic e ansamblul cel mai solicitat și cel care determină în cea mai mare măsură durata de viață și fiabilitatea cilindrului între revizii. Garniturile de piston etanșează între cele două camere ale cilindrului cu dublu efect, prevenind scurgerile interne care reduc forța și viteza. Manșetele de tijă etanșează zona de ieșire a tijei din capul cilindrului, prevenind scurgerile externe vizibile de ulei. Racloarele de tijă curăță tija la fiecare retragere și blochează contaminanții externi care ar distruge rapid manșeta interioară. Inelele de ghidare ghidează mișcarea liniară a pistonului și tijei, prevenind contactul direct metal-metal și absorbind sarcinile laterale de încovoiere. Garniturile O-ring și garniturile statice etanșează flanșele și îmbinările fixe ale ansamblului.

Importanța alegerii corecte a componentelor

Un cilindru funcționează la parametri optimi doar dacă toate componentele sunt corect dimensionate și fabricate din materiale adecvate aplicației. Garnituri cu material incompatibil cu fluidul hidraulic — de exemplu poliuretan cu un fluid HFDU agresiv — se degradează rapid și generează scurgeri după câteva zeci de ore. Inele de ghidare cu joc incorect generează mișcări laterale nedorite, zgomote și uzura localizată a suprafețelor metalice. Piese de calitate inferioară cu toleranțe largi se traduc în intervale de reparație mult mai scurte și costuri totale mai mari. O gama de garnituri pentru cilindri hidraulici cu materiale certificate și dimensiuni corecte reduce semnificativ frecvența intervențiilor.

Întrebări frecvente

Ce componente are un cilindru hidraulic și care este rolul fiecărei piese?

Corpul cilindrului, pistonul cu garnituri, tija hidraulică, capul cu sistemul de etanșare al tijei, fundul cu orificiul de alimentare și articulațiile. Garniturile de piston, manșetele și racloarele sunt piesele de uzură care se înlocuiesc la fiecare reparație.

Cum funcționează un cilindru hidraulic și cum transformă presiunea fluidului în mișcare mecanică?

Fluidul sub presiune intră într-o cameră și împinge pistonul, care transmite forța prin tijă spre elementul acționat. Forța depinde de presiunea fluidului și suprafața pistonului. Inversarea direcției fluidului inversează mișcarea tijei.

Ce rol au garnituri cilindru hidraulic în funcționarea și etanșarea sistemului?

Garniturile de piston previn scurgerile interne între camere. Manșetele de tijă previn scurgerile externe de ulei. Racloarele protejează garniturile de contaminanți externi. Inelele de ghidare previn contactul metal-metal și asigură mișcarea liniară precisă.
